Tableau de Bord & Lecture des Capteurs

Ce manuel d'exploitation décrit le fonctionnement du tableau de bord en temps réel de Sensor Alert et l'interprétation des cartes capteurs.

1. Le Tableau de Bord​

Le tableau de bord est le centre de surveillance en temps réel de votre installation. Il vous permet de suivre l'état de tous vos capteurs en un clin d'œil.

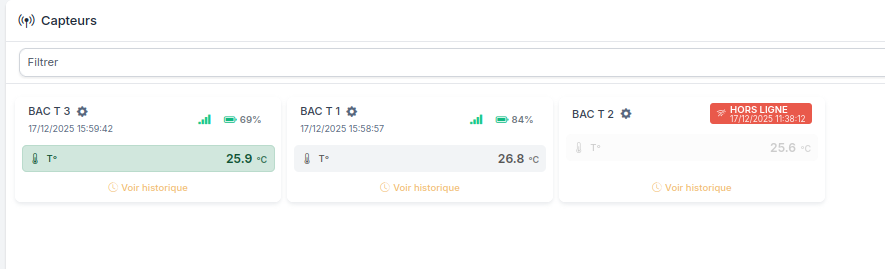

Tableau de Bord

Fonctionnalités clés :​

  • Tri automatique par priorité : Les capteurs présentant un défaut remontent automatiquement en haut de la liste pour attirer immédiatement l'attention du superviseur.
  • Filtre de recherche : Permet de filtrer instantanément l'affichage des capteurs en tapant un nom (ex: "BAC T 3").
danger

Échec de connexion au serveur

Si la liaison avec la centrale de supervision est rompue, un bandeau rouge avec le message "Échec de connexion au serveur" apparaît en haut de l'écran. L'ensemble de la vue se grise alors pour indiquer que les mesures affichées ne sont plus actualisées et que la supervision n'est plus garantie.

2. Lecture d'une Carte Capteur​

Chaque capteur déployé est matérialisé par une carte individuelle regroupant ses mesures en temps réel ainsi que ses indicateurs techniques.

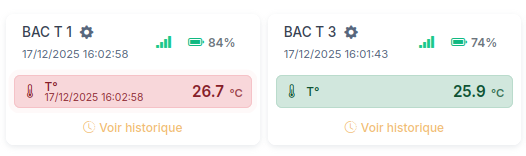

Carte Capteur

Indicateurs Techniques :​

  • Heure : Indique l'heure de la dernière mesure reçue par la centrale.
  • Signal () : Qualité de la liaison radio RF entre le capteur et la passerelle réceptrice.
  • Batterie () : Niveau d'énergie restant dans le capteur.
  • Configuration () : Si vos droits d'accès le permettent, ce bouton vous redirige directement vers l'écran de modification des seuils du capteur.

Codes couleur des mesures & alertes :​

Les mesures utilisent un code couleur dynamique très simple pour signaler les anomalies :

  • 🟢 VERT (Normal) : La valeur mesurée est conforme et respecte les seuils définis.
  • 🚨 ROUGE (Défaut) : La valeur dépasse les limites configurées. L'heure précise du début de l'anomalie s'affiche directement sous la mesure en défaut.
info

Capteur HORS LIGNE

Si un capteur ne transmet plus aucune donnée pendant une durée supérieure au délai configuré, un bandeau gris "HORS LIGNE" apparaît sur sa carte, et toutes ses mesures sont grisées.
