Connexions physiques (I/O & Caméras)

Ce guide résume le raccordement physique des caméras IP et des entrées/sorties sur le bridge.

Caméras IP

Avant de pouvoir utiliser une caméra :

1. Connectez-vous à la plateforme cloud.
2. Allez dans la configuration de la carte (icône engrenage).
3. Dans le menu Services, installez le Service Caméra.
4. Une fois installé, le menu Caméras apparaît dans l’interface.

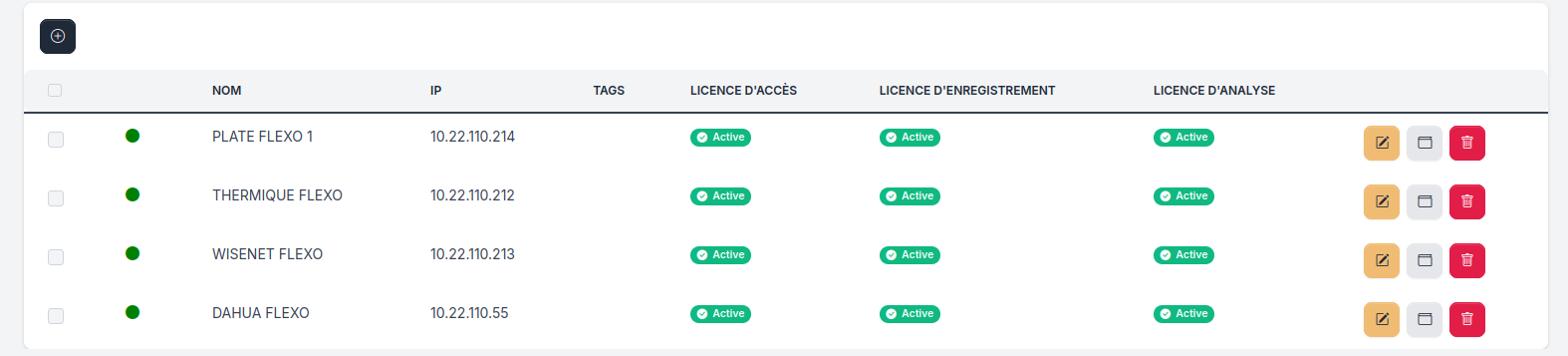

Pour ajouter une caméra :

• Allez dans Caméras et cliquez sur ➕ Ajouter.
• Validez l'activation du service en direct.
• Cliquez sur le crayon ✏️ pour configurer l'adresse IP, le modèle et les identifiants de la caméra.

---

Entrées/Sorties physiques (I/O)

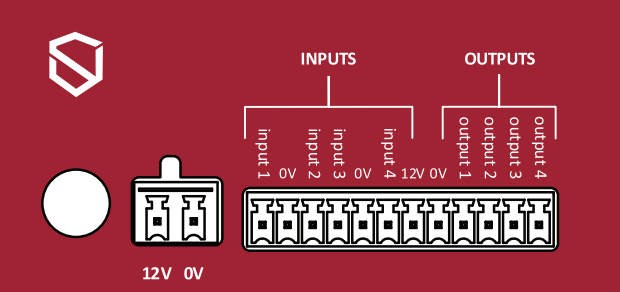

Le bornier du bridge permet de connecter des capteurs et des relais.

Les Entrées (contacts secs opto-isolés)

• Connectez des capteurs en contact sec (Normalement Ouvert ou Normalement Fermé).
• Le câblage se fait vers la masse commune (GND).
• ⚠️ Attention : N'injectez jamais de tension externe sur les entrées sous peine de détruire le bridge.

Les Sorties (collecteur ouvert)

• Les sorties (O1 à O4) commutent vers le GND (0V) lors de leur activation (max 0,5A).
• Pour commander une charge de plus de 0,5A, utilisez un relais de puissance 12V externe.

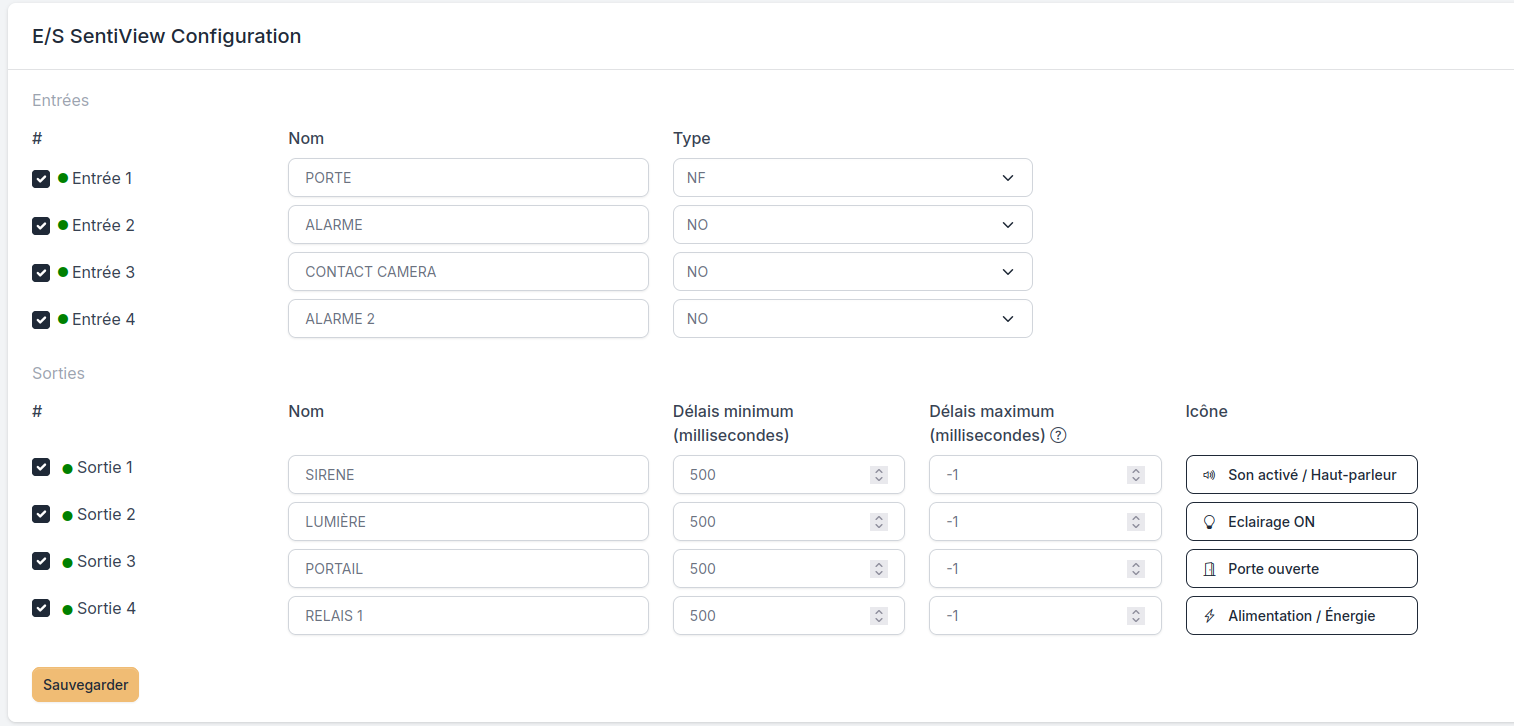

Configuration logicielle

1. Accédez à l'interface locale.
2. Rendez-vous dans E/S SentiView.
3. Configurez les états logiques (NO/NF), les temporisations et renommez les entrées/sorties.
