🔌 I/O & Caméras

Ce guide résume le raccordement physique des caméras IP et des entrées/sorties sur le bridge.

📹 1. Caméras IP​

La déclaration, l'ajout et la supervision des caméras IP s'effectuent depuis la section dédiée :
👉 Consulter le guide de Gestion des caméras IP

🔌 2. Entrées/Sorties physiques (I/O)​

Le bornier du bridge permet de connecter des capteurs et des relais.

Bornier I/O

Les Entrées (contacts secs opto-isolés)​

  • Connectez des capteurs en contact sec (Normalement Ouvert ou Normalement Fermé).
  • Le câblage se fait vers la masse commune (GND).
  • ⚠️ Attention : N'injectez jamais de tension externe sur les entrées sous peine de détruire le bridge.

Les Sorties (collecteur ouvert)​

  • Les sorties (O1 à O4) commutent vers le GND (0V) lors de leur activation (max 0,5A).
  • Pour commander une charge de plus de 0,5A, utilisez un relais de puissance 12V externe.

Configuration logicielle​

  1. Accédez à l'interface locale.
  2. Rendez-vous dans E/S SentiView.
  3. Configurez les états logiques (NO/NF), les temporisations et renommez les entrées/sorties.

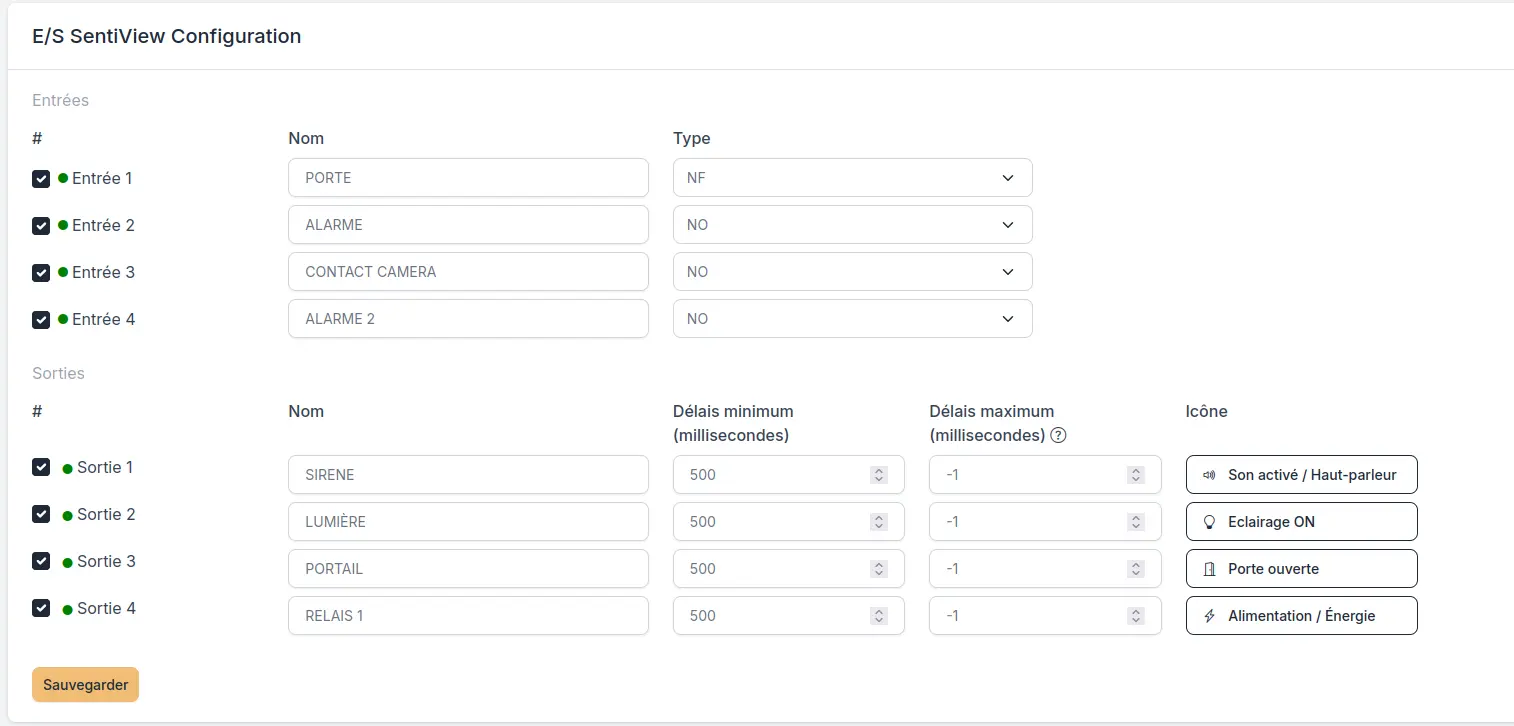

Configuration I/O
