🎛️ Module Advantech ADAM (Entrées/Sorties IP)
Le service Module Adam permet d'interfacer le SentiView Bridge ou SentiView NVR avec les modules d'Entrées/Sorties IP déportés de la gamme Advantech ADAM (ex. ADAM-6050, ADAM-6060, etc.) via le réseau local.
- Identifiants par défaut : Utilisateur
rootet Mot de passe00000000. - Configuration IP : Pour modifier l'adresse IP du module Advantech ADAM ou lui attribuer une IP statique sur votre réseau local, l'utilisation du logiciel utilitaire sous Windows est nécessaire.
- Téléchargement de l'utilitaire : Vous pouvez télécharger le logiciel officiel Advantech ADAM .NET Utility.
⚙️ Paramètres de Configuration
Pour déclarer et connecter un boîtier Advantech ADAM au SentiView Bridge ou NVR, accédez au menu de configuration du service et ajoutez le service du Module Adam. Une fois le service déclaré, vous pourrez le configurer et une icône apparaîtra sur l'interface de configuration de votre équipement.
Pour savoir comment déclarer un service, cliquez ici : Ajouter un service
| Champ | Description | Exemple |
|---|---|---|
| Nom interne | Identifiant unique de l'équipement dans le système. | Adam1 |
| Nom d'affichage | Libellé lisible affiché sur l'interface d'exploitation. | Module ADAM Entrée Site |
| Adresse IP / Host | Adresse IP locale ou nom réseau du boîtier ADAM. | 192.168.1.150 |
| Identifiants | Compte d'accès d'administration du module. | admin / pass |
| Index | Ordre d'affichage dans la liste des équipements. | 1 |
🌐 Surveillance & Statut de Connexion
Le service interroge le module ADAM en continu pour vérifier son accessibilité sur le réseau :
- Fréquence d'interrogation :
- 🟢 1 seconde lorsque l'équipement est connecté et fonctionnel.
- 🔴 10 secondes lorsque la connexion est perdue.
- Historique Cloud : Tout changement d'état de connexion génère automatiquement un événement de journalisation dans le journal d'activité.
📥 Entrées Digitales (Digital Inputs)
Les entrées logiques du module ADAM sont remontées automatiquement sur l'interface :
- Indication visuelle de l'état :
- 🟢 Inactif (Ouvert) : Représenté en vert sur l'interface.
- 🚨 Actif (Fermé) : Représenté en rouge sur l'interface.
📤 Sorties & Commande des Relais (Digital Outputs)
Le service permet de consulter l'état des relais physiques et de les commander à distance :
Pilotage des relais
- Depuis l'interface web : Cliquez directement sur l'icône d'une sortie pour basculer (ouvrir ou fermer) le relais à distance.
- Via les automatisations : Intégrez le déclenchement des relais ADAM dans vos règles logiques ("Si... Alors...") pour automatiser l'ouverture de portes, barrières ou éclairages.

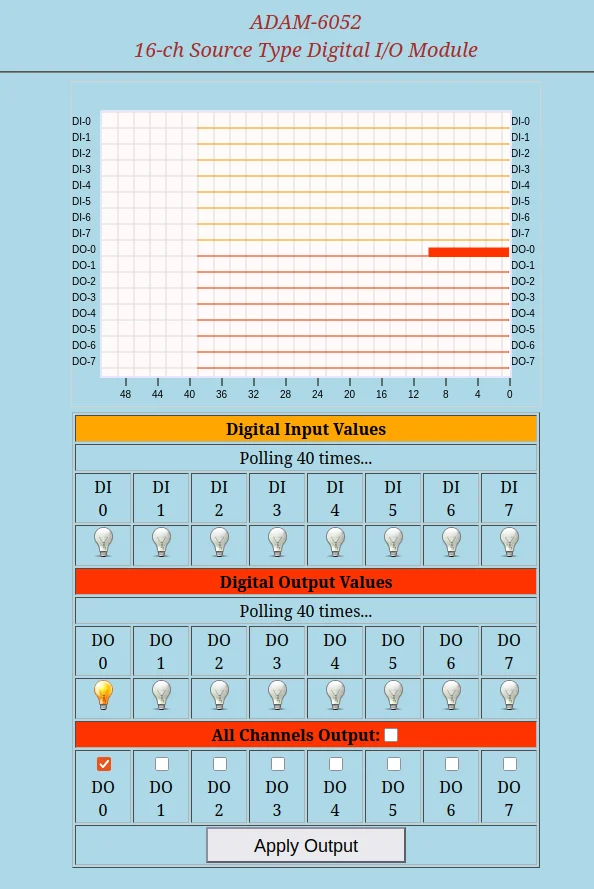

🔗 Tunnel de Maintenance Distante
Pour accéder à la console de configuration web native du module Advantech ADAM à distance sans ouvrir de port sur votre routeur :
- Bouton Rafraîchir le Tunnel (
bi-arrow-repeat) : Établit un tunnel sécurisé à distance vers le boîtier ADAM. - Bouton Accéder (
bi-link) : Ouvre directement l'interface web du boîtier dans un nouvel onglet de votre navigateur.
