Tableau de Bord & Supervision

Ce guide décrit l'utilisation du tableau de bord de supervision et la gestion du cycle de vie des terminaux radio dans l'application Atlas.

1. Accès au Tableau de Bord et Supervision Réseau​

Le module Atlas permet la sélection d'un site à superviser dès son ouverture. Une fois le site sélectionné, le tableau de bord s'affiche et maintient une liaison constante avec la passerelle radio du site.

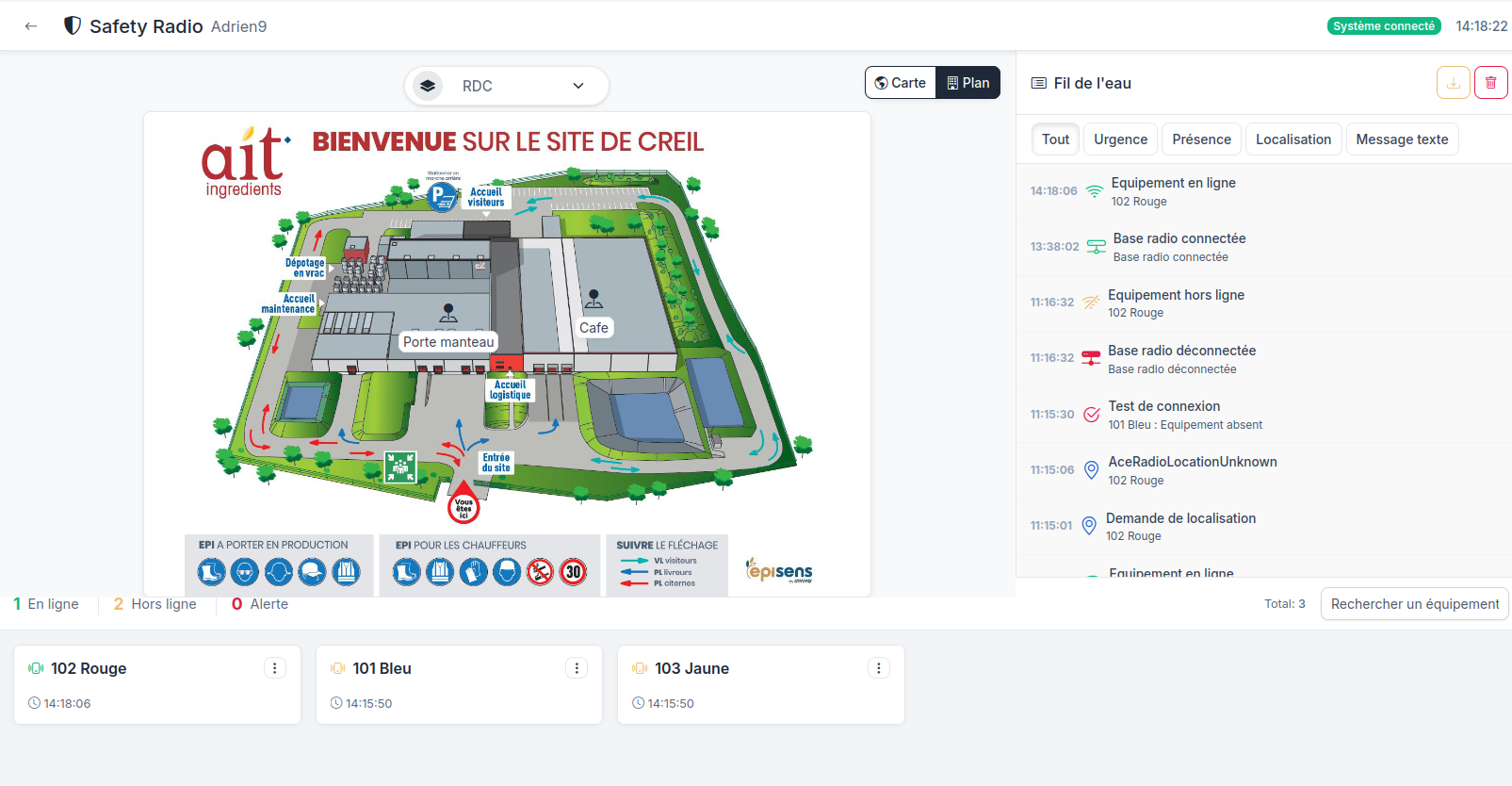

Tableau de bord

info

État de connexion global

L'état de la connexion est surveillé en temps réel. Si la liaison TCP avec la passerelle radio est perdue, un voile gris bloque instantanément la vue avec le message "Système déconnecté", empêchant toute interaction et indiquant que la supervision n'est plus garantie. Le système tente alors une reconnexion automatique toutes les 30 secondes.

2. Grille des Terminaux et Cycle de Vie​

Le panneau inférieur répertorie tous les terminaux déclarés sur le système. Chaque terminal s'affiche sous forme de carte individuelle, triée automatiquement par priorité :

  1. 🚨 ALERTE (Priorité 1)
  2. 🟢 EN LIGNE (Priorité 2)
  3. ⚪ HORS LIGNE (Priorité 3)

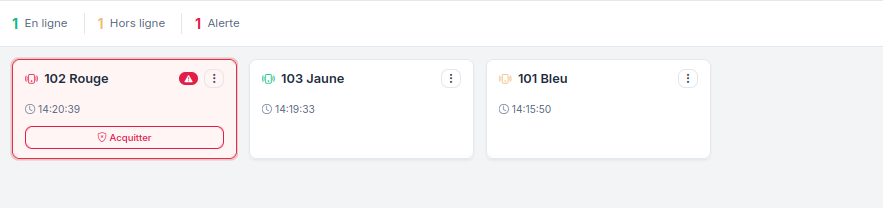

État des terminaux

Gestion des statuts​

  • 🟢 EN LIGNE (Présent) : La radio a validé son enregistrement ARS ou a répondu positivement au Watchdog. L'interface affiche l'état "Présent" en vert.
  • ⚪ HORS LIGNE (Injoignable) : La radio est considérée comme injoignable. Dans cet état, les actions contextuelles (Envoyer un message, Localiser, etc.) sont strictement désactivées pour éviter l'envoi de requêtes inutiles sur le canal radio.
  • 🚨 ALERTE (Urgence) : La radio a déclenché une urgence (PTI/DATI). Sa carte clignote en rouge vif et l'horodatage de l'alerte est mis à jour en temps réel.
astuce

Fonctionnement du Watchdog (Déconnexion automatique)

Afin de garantir que l'état EN LIGNE reflète la réalité du terrain, le service Atlas intègre un Watchdog automatique :

  1. Toutes les 60 secondes, Atlas interroge silencieusement toutes les radios actives via une requête d'enregistrement ARS.
  2. Si une radio ne répond pas, son compteur d'échecs s'incrémente.
  3. Si le compteur atteint 5 échecs consécutifs, la radio est automatiquement rétrogradée à l'état HORS LIGNE.

Une radio est donc déclarée hors ligne de manière fiable après 5 minutes de silence radio complet.
