🔌 Entrées et Sorties physiques (I/O)

Le SentiView Bridge nano possède des ports physiques pour se connecter à des capteurs et à des organes de dissuasion (sirènes, flashs).

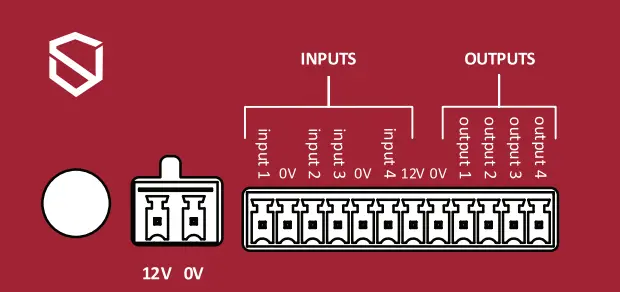

Bornier I/O

⚡ Entrées (Digital Inputs - I1 à I4)​

Les entrées physiques servent à connecter des contacts secs (détecteurs de mouvement extérieurs, barrières infrarouges, contacts de porte).

  • Opto-isolation : Les entrées sont opto-isolées pour protéger la carte contre les surtensions.
  • Câblage : Le signal doit commuter vers la masse (GND). N'injectez jamais de tension externe sous peine de griller le bridge.
  • Configuration : Choisissez le type de contact (Normalement Ouvert NO ou Normalement Fermé NF), la durée du filtre d'entrée et le nom de l'équipement dans l'interface logicielle.

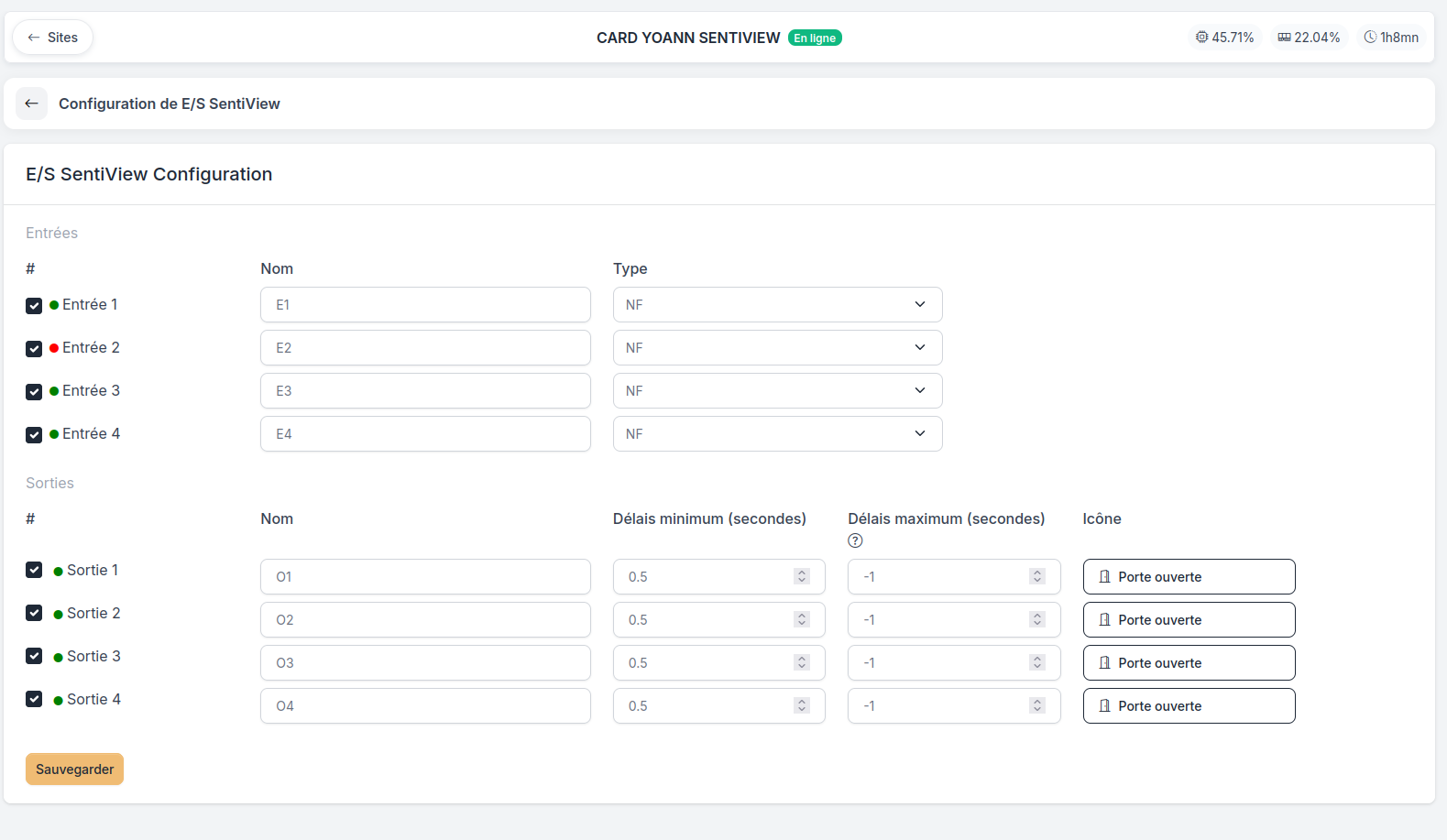

Configuration entrées

💡 Sorties (Digital Outputs - O1 à O4)​

Les sorties physiques permettent de piloter des relais, d'activer des projecteurs ou de déclencher des sirènes 12V.

  • Collecteur ouvert : Les sorties commutent vers la masse (GND / 0V) lors de l'activation.
  • Limitation : Courant maximal de 0,5A par sortie.
  • Câblage relais externe : Pour piloter un relais 12V, connectez la bobine du relais entre le +12V fourni par le bridge et la broche de sortie. C'est la sortie elle-même qui fournira la masse lors du déclenchement.

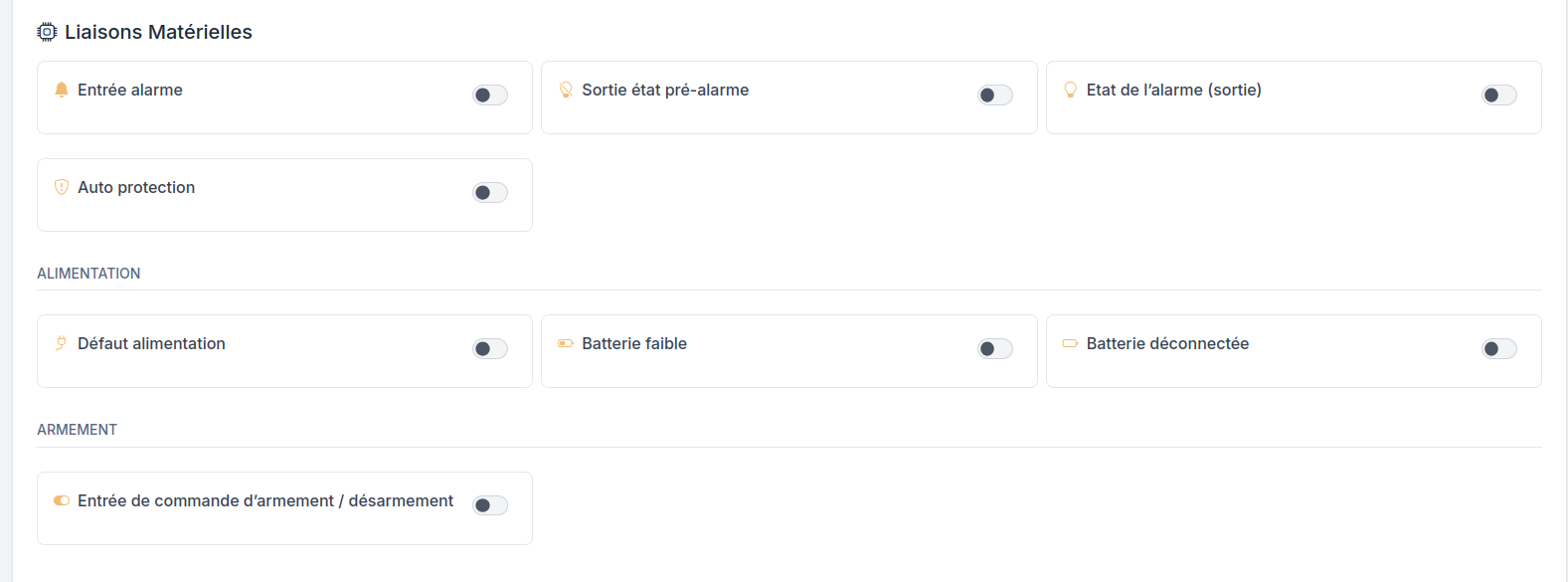

Câblage relais
